Wo unter dem Fenster kein Platz ist, bringt ein vertikaler Heizkörper die Heizfläche in die Höhe. Wann hoch und schmal besser passt, was die Bauart über die Leistung sagt und was beim Tausch an den Rohren passiert.
Ein vertikaler Heizkörper bringt die Heizfläche in die Höhe statt in die Breite. Das hilft überall dort, wo unter dem Fenster kein Platz ist oder die Wand nur einen schmalen Streifen zwischen Fenster und Tür hergibt. Ob hoch und schmal die bessere Wahl ist, entscheiden drei Dinge: die freie Wandfläche, die Leistung, die der Raum braucht, und die Lage der Rohre. Gerade im Winter, wenn ein alter Heizkörper ersetzt werden soll, lohnt es sich, über die Bauform neu nachzudenken.

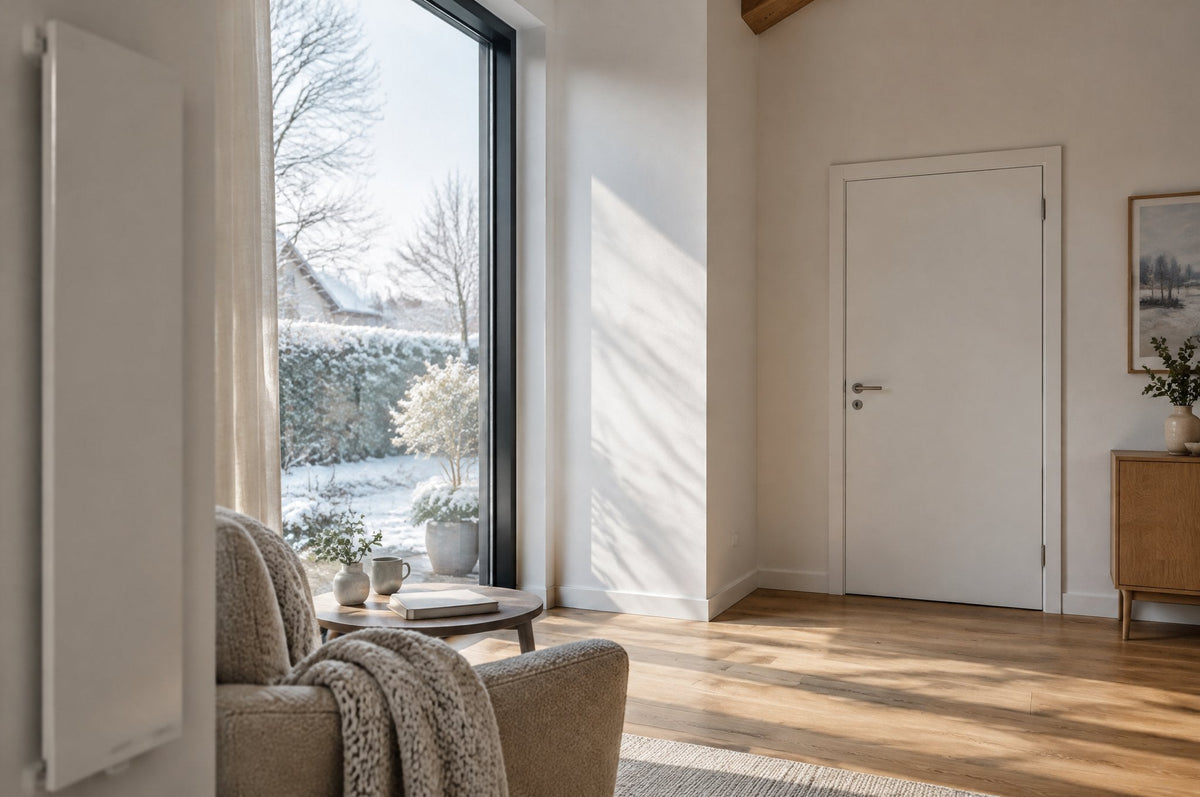

Der klassische Platz für einen Heizkörper ist die Wand unter dem Fenster. Reicht das Fenster bis zum Boden, bleibt für einen liegenden Heizkörper kein Platz. Ein Heizkörper, der vertikal an der Wand steht, braucht dagegen nur einen schmalen Streifen – VERTA und CARENO gibt es schon ab 38 cm Breite. Typische Stellen sind:
Einen Unterschied sollten Sie kennen: Unter dem Fenster fängt die aufsteigende warme Luft die kalte Luft an der Scheibe ab, neben dem Fenster gelingt das weniger direkt. Bei großen, älteren Glasflächen lohnt es sich, die Stelle mit dem Heizungsfachbetrieb abzustimmen.
Paneelheizkörper gibt es einlagig für kleine Räume und doppellagig für mehr Leistung auf gleicher Wandbreite. Wie ein Heizkörper aufgebaut ist, verrät die Typnummer: Die erste Ziffer nennt die Zahl der Heizplatten, die zweite die Zahl der Lagen aus Konvektorblechen, die zwischen den Platten sitzen und die Oberfläche vergrößern.

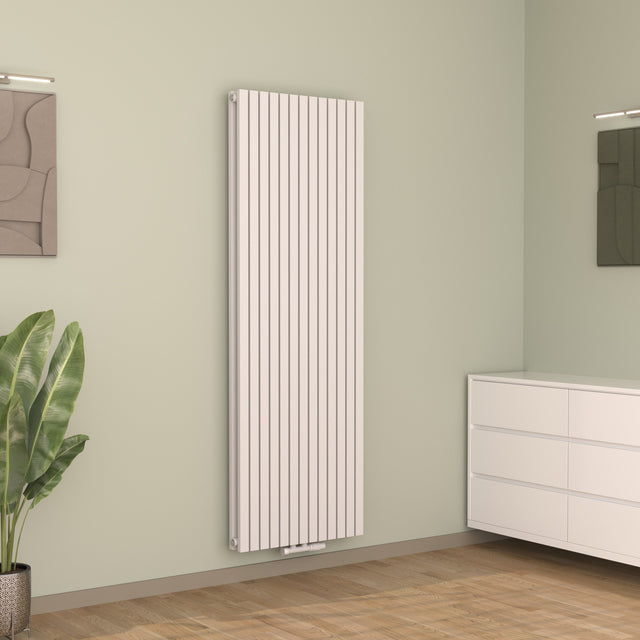

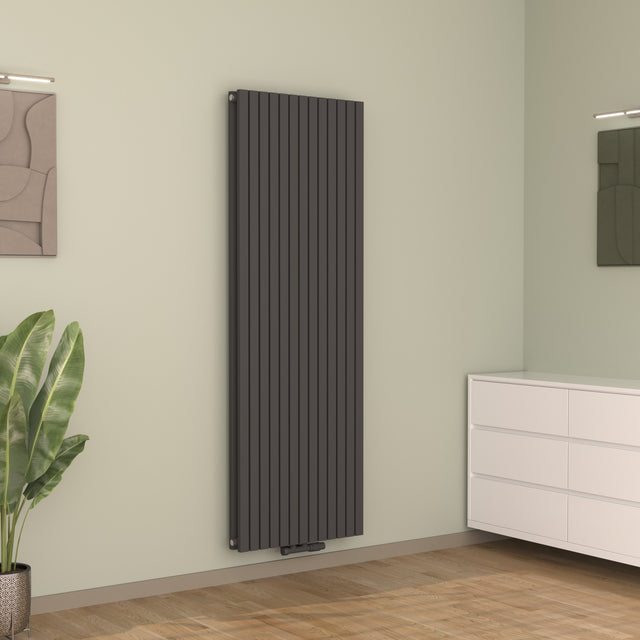

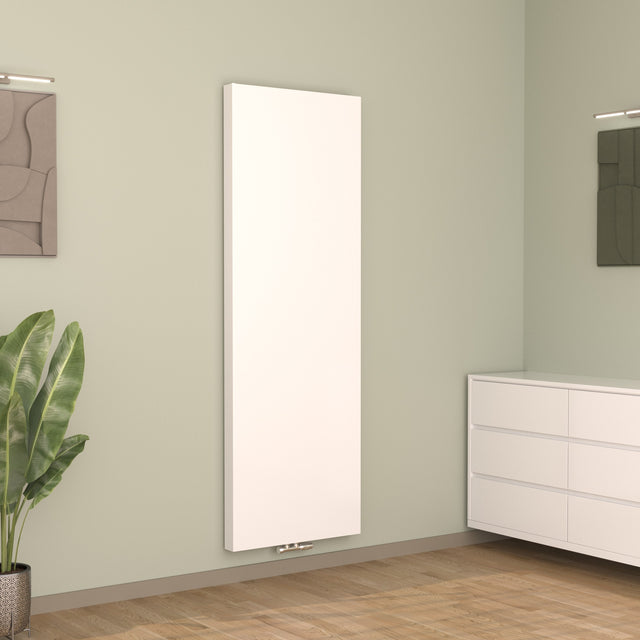

PLANEO, VERTA und CARENO sind doppellagig gebaut. VERTA in Weiß und CARENO in Anthrazit sind laut Datenblatt Typ 22, also zwei Platten mit zwei Konvektorlagen. Für den PLANEO nennt das Datenblatt die Bauart Typ 20.
Wie viel Wärme ein Modell abgibt, steht für jede Größe im Datenblatt. Beim VERTA sind es bei 180 cm Höhe 1816 Watt in 38 cm Breite und 3981 Watt in 70 cm Breite, gemessen bei 75/65/20 °C, also 75 °C Vorlauf, 65 °C Rücklauf und 20 °C Raumtemperatur. Läuft die Heizung mit niedrigeren Temperaturen, sinkt die Leistung deutlich: Für den VERTA in 38 × 180 cm nennt das Datenblatt bei 55/45/20 °C noch 962 Watt. Wie viel ein Raum tatsächlich braucht, ergibt die Heizlastberechnung, die ein Heizungsfachbetrieb oder eine Energieberatung erstellt.
Bei einem vertikalen Heizkörper zählt, wo Vorlauf und Rücklauf aus Wand oder Boden kommen. VERTA und CARENO lassen sich laut Datenblatt mittig unten oder seitlich anschließen; beim Mittelanschluss liegen die beiden Anschlüsse 50 mm auseinander, das Gewinde ist G ½″. Der PLANEO ist für den Seitenanschluss ausgelegt.
Wird ein liegender Heizkörper gegen einen stehenden getauscht, passen die alten Anschlüsse fast nie, denn der neue ist schmaler oder steht an anderer Stelle. Die Leitungen müssen dann versetzt werden, mit geöffneter Wand oder geöffnetem Boden – am einfachsten im Zuge einer Renovierung. Den Anschluss an die Heizung mit Druckprüfung und Entlüften übernimmt ein Fachbetrieb.
Auch die Wand muss mitspielen. Ein hoher Heizkörper ist schwer: Der VERTA wiegt laut Datenblatt je nach Breite 35 bis 66 kg, dazu kommen rund 17 bis 31 Liter Wasser. Prüfen Sie vor dem Kauf, woraus die Wand besteht. Mauerwerk und Beton tragen das mit passenden Dübeln, bei Leichtbauwänden braucht es eine Befestigung, die für diese Last ausgelegt ist.
Ein Heizkörper von 180 cm Höhe steht auf Augenhöhe und prägt die Wand. Die glatte, geschlossene Front der Paneelheizkörper wirkt dabei ruhig; ob Weiß (RAL 9016) oder Anthrazit (RAL 7016) besser passt, hängt von Wandfarbe und Boden ab. Tief baut er nicht: Für den VERTA nennt das Datenblatt 8,6 cm Bautiefe und 115 mm Wandabstand.
Damit er seine Wärme abgeben kann, braucht er Luft. Ein Schrank direkt davor, ein bodenlanger Vorhang oder ein Sofa, das dicht an die Front rückt, hält die warme Luft zurück. Planen Sie die Stelle deshalb zusammen mit den Möbeln: Neben einem Regal oder einer Tür ist ein hoher Heizkörper gut aufgehoben, hinter einem Schrank nicht.
Vor der Bestellung gehen wir diese Punkte durch:
Das lässt sich so nicht sagen. Maßgeblich ist die Wattzahl, die das Datenblatt für Modell und Größe nennt. Ein Unterschied entsteht eher durch den Platz: Unter dem Fenster fängt ein Heizkörper die kühle Luft an der Scheibe direkter ab.
Ja, aber meist nicht an denselben Anschlüssen. Die Rohre müssen dorthin, wo der neue Heizkörper seine Anschlüsse hat; in der Regel heißt das, Wand oder Boden zu öffnen.
Der PLANEO ist 40 bis 60 cm breit und 160 oder 180 cm hoch, VERTA (38 bis 70 cm) und CARENO (38 bis 60 cm) sind 180 cm hoch.
Ja. Die meisten vertikalen Modelle in unserer Auswahl hängen am Heizkreis, einige laufen aber elektrisch mit Heizstab und 230 V – sinnvoll dort, wo keine Heizungsrohre liegen. Den Anschluss stellt eine Elektrofachkraft her. Worin sich die beiden Betriebsarten unterscheiden, erklärt unser Beitrag Badheizkörper wasserführend oder elektrisch.
Alle hohen, schmalen Modelle – Paneelheizkörper für den Wohnraum und Sprossenheizkörper fürs Bad – finden Sie unter Vertikale Heizkörper. Modelle für Wohnzimmer, Schlafzimmer und Flur, stehend und liegend, stehen unter Wohnraumheizkörper.
