Seitenanschluss oder Mittelanschluss: Welcher Badheizkörper passt?

Welcher Badheizkörper passt, entscheiden die Rohre, die schon aus Wand oder Boden kommen. Liegen Vorlauf und Rücklauf mittig unter dem Heizkörper, brauchen Sie ein Modell mit Mittelanschluss. Liegen sie seitlich, brauchen Sie einen Heizkörper mit Seitenanschluss, dessen Anschlüsse genau dort sitzen, wo Ihre Rohre enden. Wer beides vor der Bestellung misst, tauscht den alten Heizkörper ohne Stemmarbeiten und ohne neue Leitungen.

Mittelanschluss: beide Rohre mittig unter dem Heizkörper

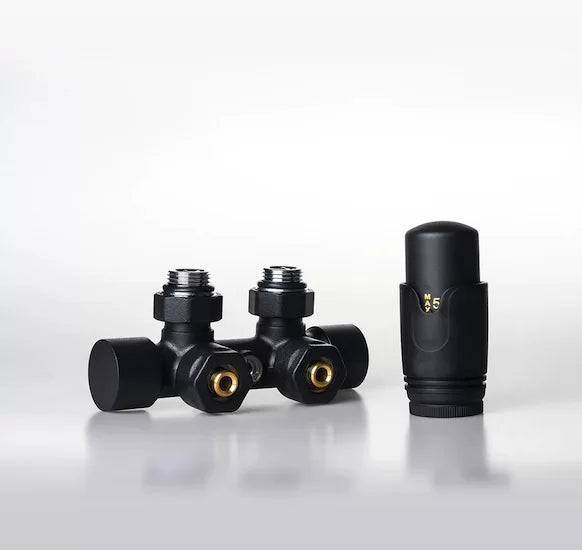

Beim Mittelanschluss kommen Vorlauf und Rücklauf dicht nebeneinander unter der Mitte des Heizkörpers aus der Wand oder aus dem Boden. Bei den Badheizkörpern in unserem Sortiment liegen die beiden Anschlüsse 50 mm auseinander, das Gewinde ist G ½″. Die Leitungen bleiben damit unter dem Heizkörper verborgen, und angeschlossen wird über eine einzige kompakte Garnitur statt über zwei einzelne Ventile.

Wer ein Bad neu plant und die Leitungen ohnehin frei legen kann, hat mit dem Mittelanschluss die aufgeräumtere Lösung. Eine Auswahl finden Sie unter Badheizkörper mit Mittelanschluss.

Seitenanschluss ist nicht gleich Seitenanschluss

Beim Seitenanschluss wird es schwieriger, denn der Begriff steht für zwei verschiedene Bauarten. Wer die falsche bestellt, hat einen Heizkörper, dessen Anschlüsse eine Handbreit neben den Rohren enden.

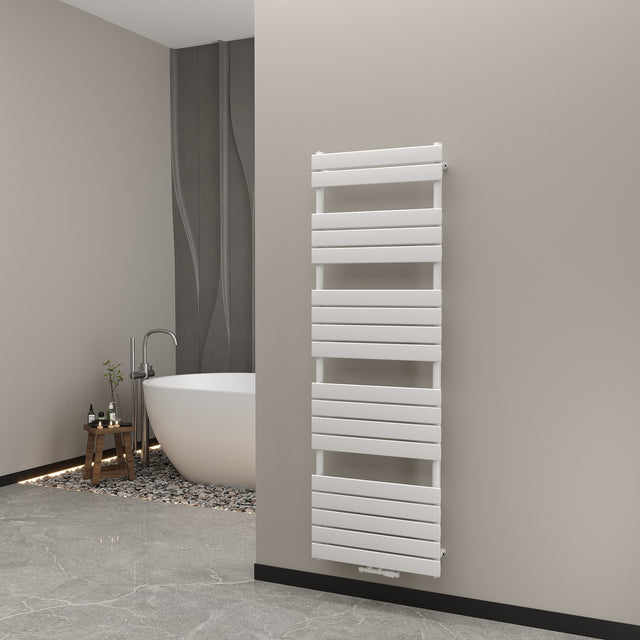

• Unten außen: Ein Teil unserer Badheizkörper hat unten vier Anschlüsse – zwei in der Mitte und je einen am Fuß des linken und des rechten Rohrs. Modelle wie der LINEO lassen sich deshalb mittig oder außen anschließen. Die Öffnungen, die Sie nicht brauchen, werden mit den mitgelieferten Blindstopfen verschlossen. Der Abstand der Anschlüsse wird hier waagerecht gemessen.

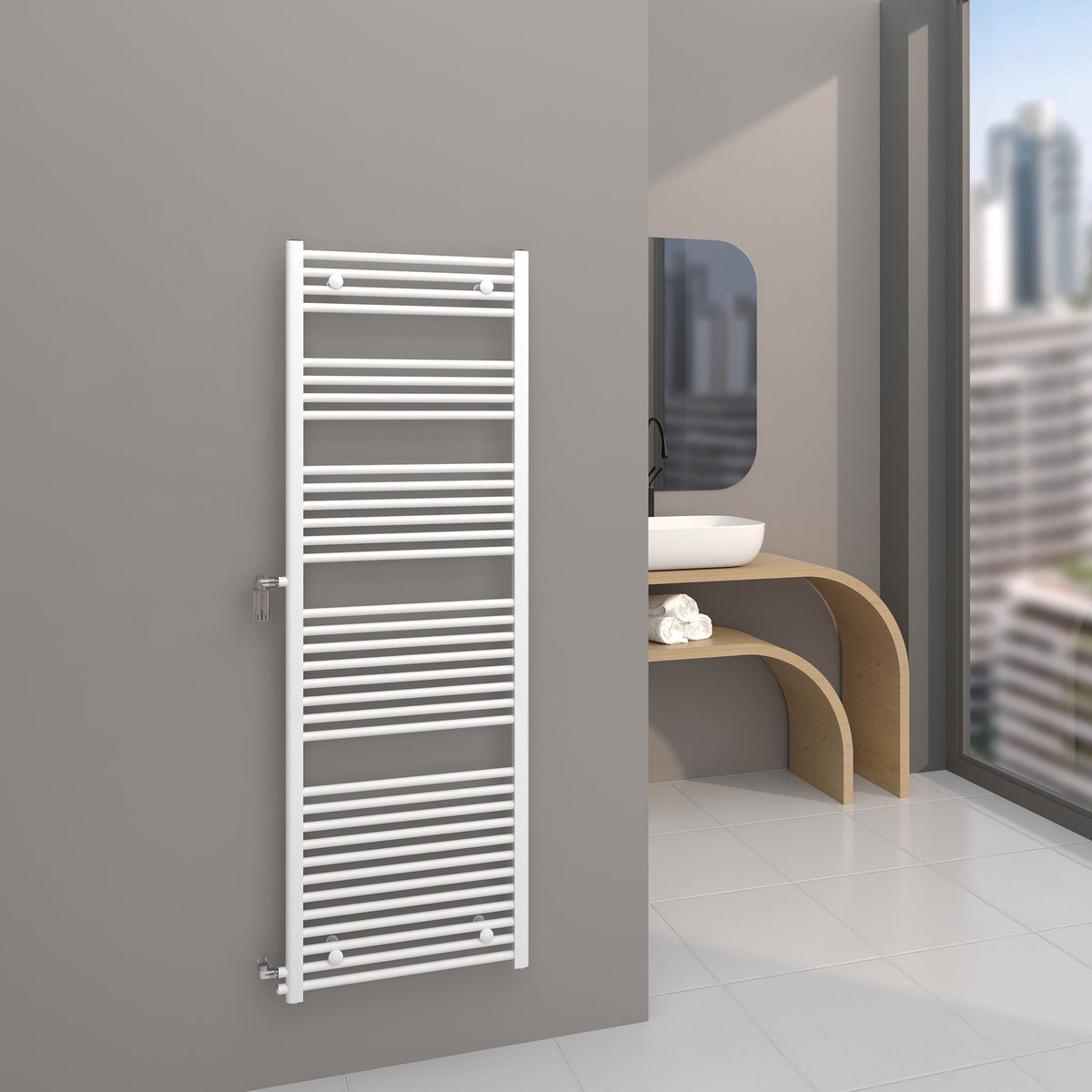

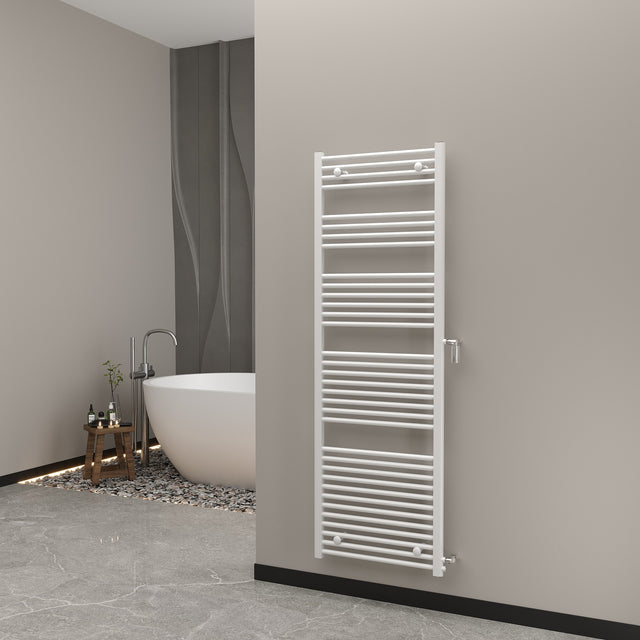

• Seitlich an einem Rohr: Bei den Renovierungsheizkörpern RENOVA und MERANO sitzen beide Anschlüsse übereinander an einem der beiden senkrechten Rohre, links oder rechts – so, wie in älteren Anlagen gebaut wurde. Hier wird der Abstand senkrecht gemessen, und es zählt die Seite, auf der die Anschlüsse liegen.

Bevor Sie ein Modell auswählen, sollten Sie deshalb wissen, welche der beiden Varianten bei Ihnen vorliegt. Ein Blick unter und neben den alten Heizkörper genügt meist.

Austauschheizkörper: den Nabenabstand messen

Der Abstand zwischen zwei Anschlüssen heißt Nabenabstand. Gemessen wird von Mitte zu Mitte, also von der Mitte des Vorlaufs zur Mitte des Rücklaufs – nicht von Rohrkante zu Rohrkante. Beim Austauschheizkörper entscheidet dieses Maß darüber, ob der neue Heizkörper an die alten Rohre passt.

Unsere Renovierungsheizkörper der Serie RENOVA gibt es für Nabenabstände von 500 bis 540 mm und von 900 bis 940 mm, jeweils mit Anschluss links oder rechts, in 50 und 60 cm Breite und in den Höhen 140, 160 und 180 cm. Messen Sie am alten Heizkörper außerdem Breite und Bauhöhe: Der neue muss an der Wand Platz haben, ohne an Waschtisch, Türrahmen oder Fensterbank zu stoßen. Die passenden Modelle stehen unter Austauschheizkörper und Heizkörper mit Seitenanschluss.

Umbauen oder passend kaufen?

Versetzen lässt sich jeder Anschluss. Praktisch heißt das aber: Wand oder Boden öffnen, Leitungen neu führen, Fliesen ersetzen. Genau dieser Eingriff in die Installation gehört zu den großen Kostentreibern einer Badsanierung – warum, steht in unserem Beitrag Badsanierung: Was den Preis wirklich beeinflusst.

Daraus folgt eine einfache Regel. Wird das Bad ohnehin neu gefliest, können die Leitungen bei der Gelegenheit auf Mittelanschluss umgelegt werden. Bleiben Fliesen und Wände, ist ein Heizkörper, der zu den vorhandenen Anschlüssen passt, der Weg ohne Stemmarbeiten.
